Projeto e Análise de Algoritmos I

Aula 18 - Distância em Grafos Valorados: Heaps e Dijkstra Otimizado

Lucas Nunes Alegre

Universidade Federal do Rio Grande do Sul
Instituto de Informática
Departamento de Informática Teórica


Estes slides utilizam conteúdo adaptado da bibliografia da disciplina e também de notas de aula e slides prévios dos professores Bruno Grisci, Rodrigo Machado e André Grahl.

Melhorando o Algoritmo de Dijkstra

Escolhendo a Estrutura de Dados Certa

As estruturas de dados estão em quase todos os programas. Saber quando e como usá-las é essencial para quem deseja projetar algoritmos eficientes. O objetivo de uma estrutura de dados é organizar a informação para que o acesso e a manipulação sejam rápidos e úteis.

Exemplos

  • Fila (Queue): usada na Busca em Largura (BFS)
    Organiza os elementos em ordem sequencial, onde inserir no final e remover no início custam \mathcal{O}(1).

  • Pilha (Stack): usada na Busca em Profundidade (DFS)
    Permite inserir e remover do topo em tempo constante \mathcal{O}(1).

A escolha da estrutura certa é metade do caminho para um bom algoritmo.

Escolhendo a Estrutura de Dados Certa



Princípio da Parcimônia

Escolha a estrutura de dados mais simples que suporte todas as operações necessárias da sua aplicação.

Análise do Algoritmo de Dijkstra

\begin{algorithmic} \Procedure{Dijkstra}{$G=(V,E,w), s$} \State \textbf{Entrada:} Um grafo com pesos não-negativos $(V, E, w)$ e um nodo $s \in V$ \State \textbf{Saída:} Uma tabela $\text{dist}$ associando cada $v \in V$ à sua distância $d(s,v)$ \State // Inicialização \State $X \gets \{s\}$ \State $\text{dist}(s) \gets 0$ \State $\text{dist}(v) \gets +\infty$ para todo $v \neq s$ \State // Laço principal \While{existe uma aresta $(v, w)$ tal que $v \in X$ e $w \notin X$} \State $(v^*, w^*) \gets$ tal aresta que minimiza $\text{dist}(v) + \ell_{vw}$ \State Adicione $w^*$ a $X$ \State $\text{dist}(w^*) \gets \text{dist}(v^*) + \ell_{v^*w^*}$ \EndWhile \State \textbf{Retorne} $\text{dist}$ \EndProcedure \end{algorithmic}

P. Qual o tempo de execução? \mathcal{O}(mn).

Heaps e Fila de Prioridade

Quais as operações que precisamos?

Operação Tempo de Execução
Inserir (Insert) \mathcal{O}(\log n)
Extrair Mínimo (ExtractMin) \mathcal{O}(\log n)
Encontrar Mínimo (FindMin) \mathcal{O}(1)
Heapificar (Heapify) \mathcal{O}(n)
Remover (Delete) \mathcal{O}(\log n)


Também é possível implementar um heap para encontrar o maior valor de forma análoga.

O que Armazenar no Heap?

Ideia Intuitiva

Uma primeira ideia seria armazenar as arestas do grafo no heap, substituindo as buscas de mínimo por chamadas a ExtractMin. Essa abordagem funciona, mas há uma versão mais simples e eficiente: armazenar os vértices.


  • Embora o score de Dijkstra seja definido para arestas, o que realmente nos importa é qual vértice será processado em seguida.
  • Podemos, então, usar o heap para manter diretamente o próximo vértice a ser escolhido.


Em vez de buscar a melhor aresta, buscamos diretamente o melhor vértice.

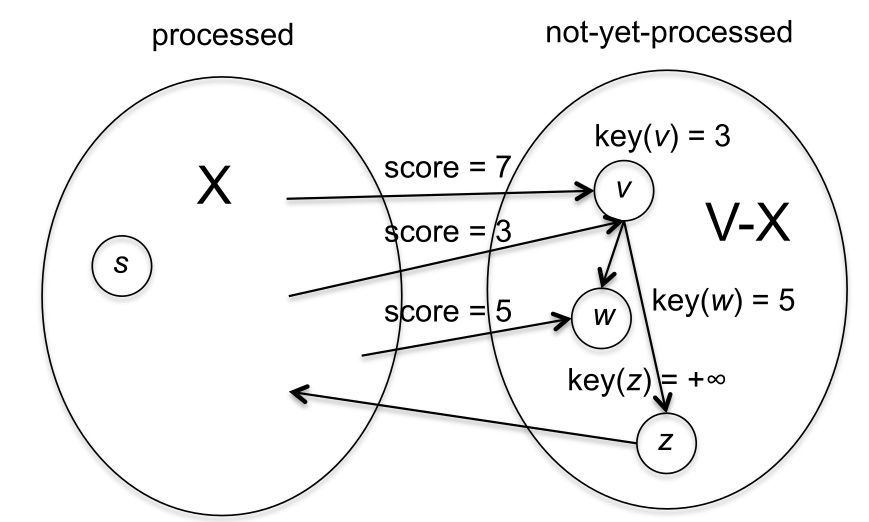

Invariante Mantido pelo Heap

Invariante

A chave (key) de um vértice w \in V - X é o menor score de Dijkstra de uma aresta com início v \in X e fim w, ou +\infty se nenhuma aresta assim existir.

\text{key}(w) = \min_{(v, w) \in E,\; v \in X} \underbrace{\big\{\, \text{dist}(v) + \ell_{vw} \,\big\}}_{\text{score de Dijkstra}}

\text{dist}(v) é a distância do caminho mais curto de v computada em uma iteração anterior do algoritmo.


O heap mantém esse invariante durante toda a execução,

garantindo que o vértice extraído sempre tenha a menor distância atual.

Invariante Mantido pelo Heap

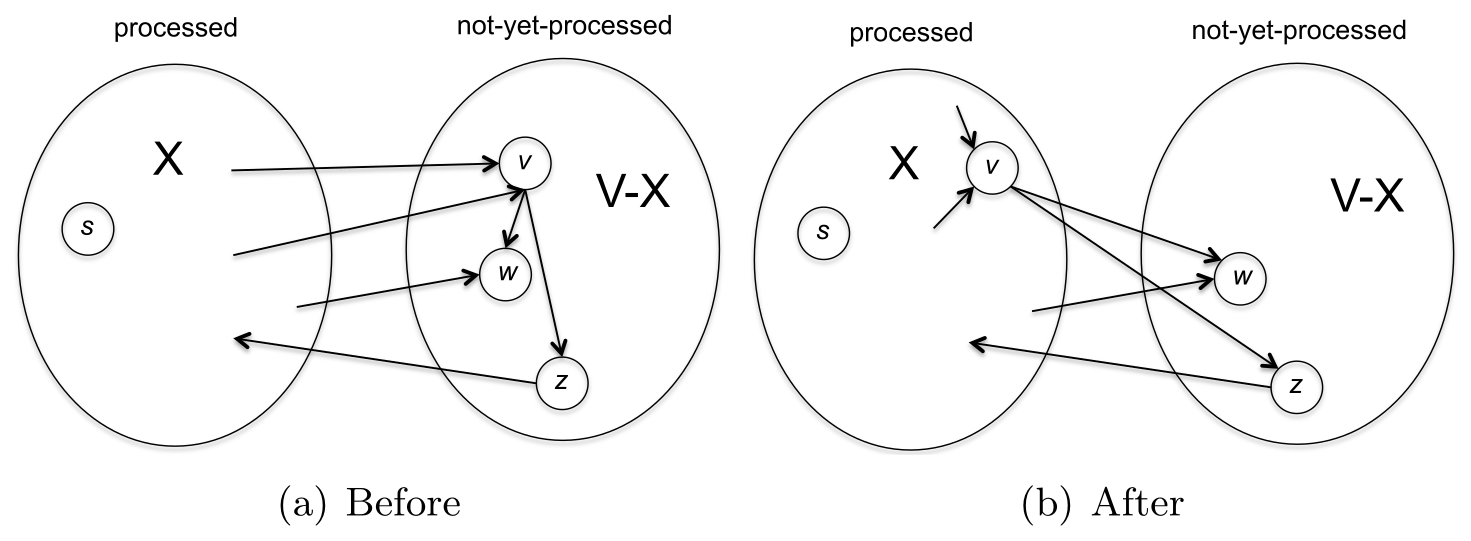

Atualização da Fronteira em Dijkstra

Mudança da Fronteira

A cada iteração, um vértice v é movido de V - X para X, alterando a fronteira:

  • Arestas de X para v deixam de cruzar a fronteira.
  • Arestas de v para vértices em V - X passam a cruzar a fronteira.


Consequência

O invariante exige que, para cada w \in V - X, \text{key}(w) = \min_{(u,w) \in E,\; u \in X} \underbrace{\big\{\, \text{dist}(u) + \ell_{uw} \,\big\}}_{\text{\footnotesize score de Dijkstra}} Novas arestas cruzando a fronteira podem reduzir o valor da chave de alguns vértices w.

Atualização da Fronteira em Dijkstra

Atualização das Chaves no Heap

Quando um vértice w^* entra em X

  • As novas arestas cruzando a fronteira partem de w^*.
  • Basta percorrer a lista de adjacência de w^* e verificar cada aresta (w^*, y).
  • Para cada y \in V - X: \text{key}(y) \gets \min\{\text{key}(y),\; \text{dist}(w^*) + \ell_{w^*y}\}


Como diminuir uma chave no heap?

  • Remova o elemento com Delete;
  • Atualize seu valor de key;
  • Reinsira com Insert.

Algoritmo de Dijkstra com Fila de Prioridade

\begin{algorithmic} \Procedure{DijkstraHeap}{$G=(V,E), s, \ell$} \State \textbf{Entrada:} Grafo dirigido $G = (V, E)$ em representação por listas de adjacência, um vértice $s \in V$, e pesos $\ell_e \geq 0$ para cada $e \in E$ \State \textbf{Pós-condição:} Para todo vértice $v$, o valor $\text{dist}(v)$ é a distância $d(s, v)$ \State $X \gets \emptyset$, $H \gets$ heap vazio \State $\text{key}(s) \gets 0$ \For{cada $v \neq s$} \State $\text{key}(v) \gets +\infty$ \EndFor \State $\text{Heapify}(V)$ \While{$H$ não está vazio} \State $w^* \gets \text{ExtractMin}(H)$ \State Adicione $w^*$ a $X$ \State $\text{dist}(w^*) \gets \text{key}(w^*)$ \For{cada aresta $(w^*, y)$} \State Delete $y$ de $H$ \State $\text{key}(y) \gets \min\{\text{key}(y), \text{dist}(w^*) + \ell_{w^*y}\}$ \State Insira $y$ em $H$ \EndFor \EndWhile \State \textbf{Retorne} $\text{dist}$ \EndProcedure \end{algorithmic}

Custo das Operações no Heap

Observação Importante

Quase todo o trabalho na versão com heap do algoritmo de Dijkstra é feito por operações de heap. Cada operação custa \mathcal{O}(\log n), onde n é o número de vértices. O heap nunca contém mais do que n - 1 elementos.


  • Linhas 6 a 8 executam n - 1 vezes (uma por vértice, exceto s);
  • Linhas 13 a 15 podem ser executadas até n - 1 vezes por iteração, uma por aresta de saída de w^*;
  • Isso parece levar a um total quadrático de operações em grafos densos.

Mas podemos analisar isso de forma mais precisa…

Contagem de Operações e Complexidade Final

Responsabilidade por Arestas

Cada aresta (v, w) é processada no máximo uma vez: quando v é extraído do heap e movido de V - X para X.

  • Linhas 13 a 15 são executadas no máximo uma vez por aresta;
  • Total: 2m operações de heap (no máximo).


Complexidade Total

\text{Número total de operações de heap: } \mathcal{O}(m + n) \text{Custo por operação: } \mathcal{O}(\log n) \Rightarrow \text{Tempo total: } \boxed{\mathcal{O}((m + n)\log n)}

Mais rápido que \mathcal{O}(mn) da implementação direta!

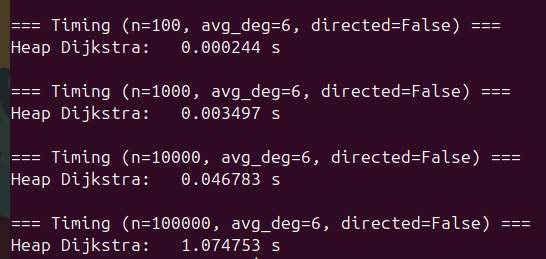

Análise de Complexidade

Python 3.12.3, Ubuntu 24.04.2 LTS, Intel® Core™ i7-4810MQ × 8

Heaps

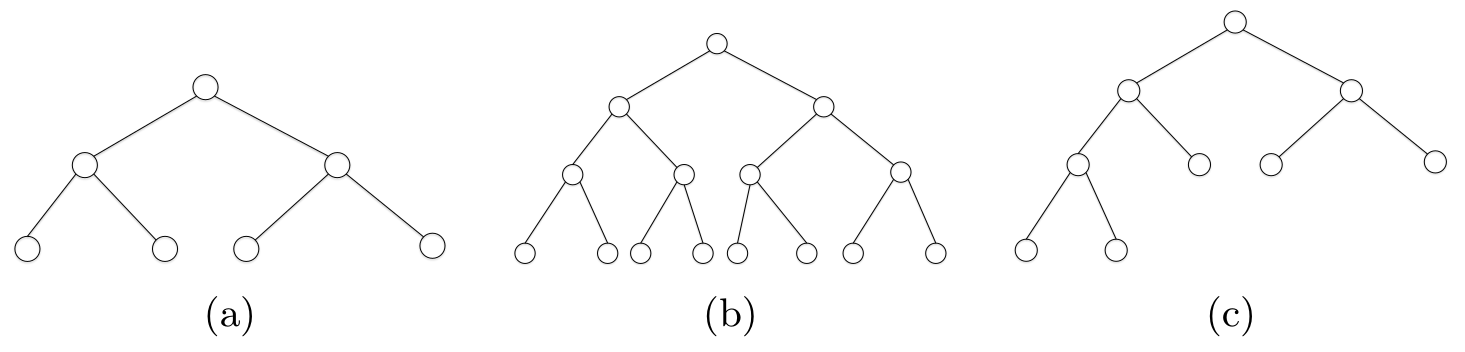

Heaps como Árvores

Conceito

Um heap pode ser visto como uma árvore binária enraizada, em que cada nó possui 0, 1 ou 2 filhos, e cada nível é preenchido o máximo possível.

Organização dos Níveis

  • Quando o número de elementos é uma unidade a menos que uma potência de 2, todos os níveis estão completos.
  • Caso contrário, apenas o último nível pode estar incompleto, preenchido da esquerda para a direita.

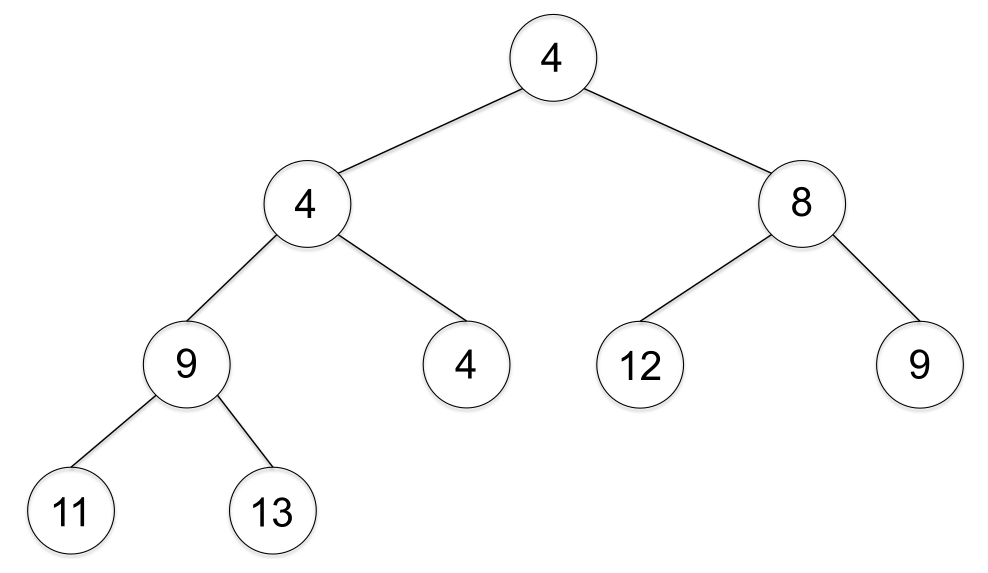

Heaps como Árvores

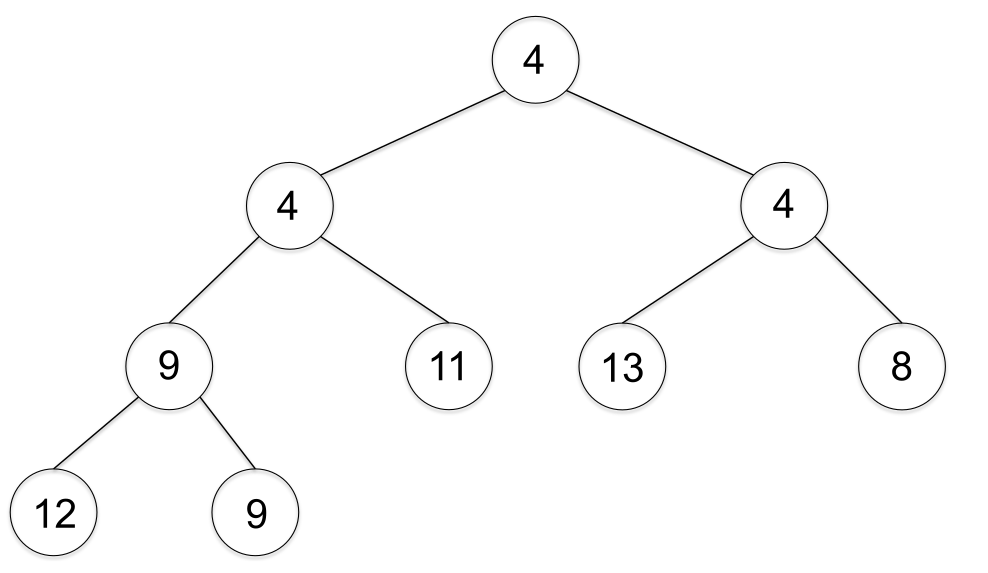

A Propriedade dos Heaps

Para cada objeto x, a chave de x é menor ou igual às chaves dos seus filhos.

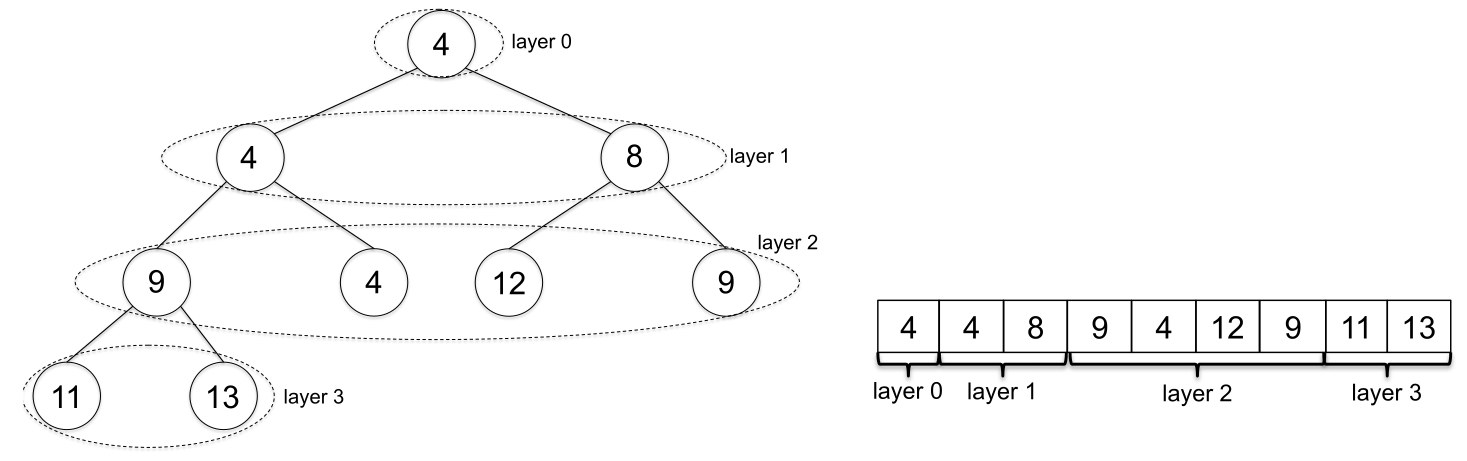

Heaps como Vetores

Elemento Posição no Vetor (começando em 1)
Pai de i \lfloor i/2 \rfloor (para i \geq 2)
Filho esquerdo de i 2i (se 2i \leq n)
Filho direito de i 2i + 1 (se 2i + 1 \leq n)

Desafio: Manter o Heap Correto e Completo

O Desafio

Ao inserir ou remover um elemento, é preciso:

  1. Manter a árvore completa (ou o mais cheia possível);
  2. Preservar a propriedade de heap, corrigindo violações quando surgirem.


Estratégia Geral

Mantenha a árvore cheia da forma mais óbvia e depois conserte locais que violam a propriedade de heap.

Implementando Insert

Operação Insert

Dado um heap H e um novo elemento x, adicione x a H respeitando essas duas regras.

  1. Adicione o novo objeto ao final do heap e aumente o tamanho do heap.
  2. Repetidamente troque o novo objeto pelo seu pai até a propriedade de heap ser restaurada.

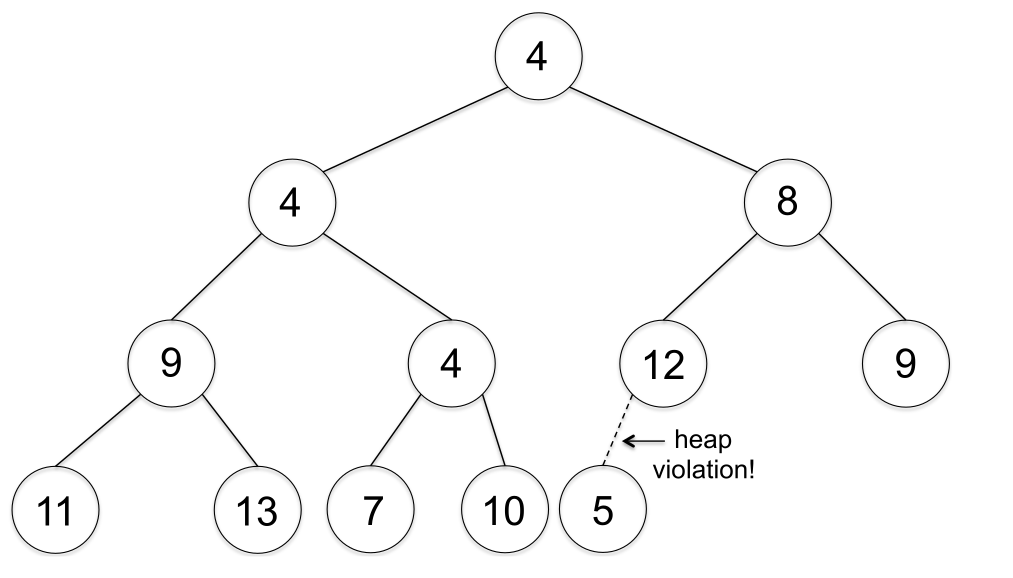

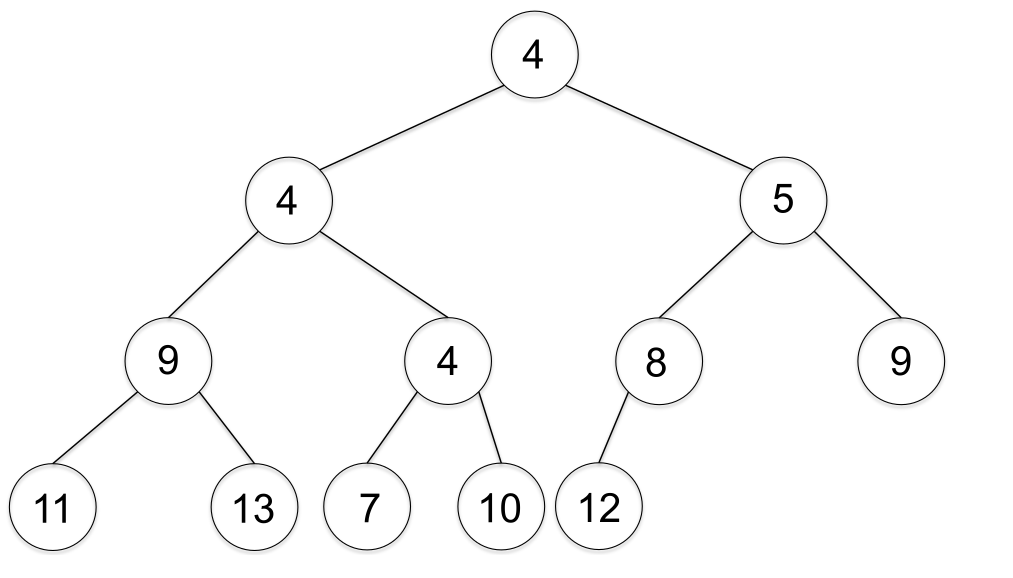

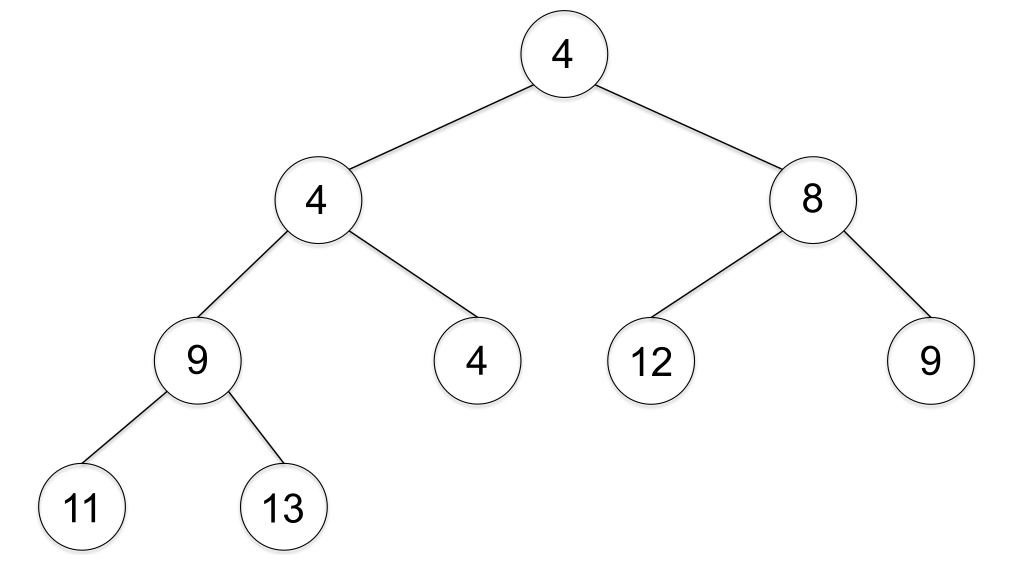

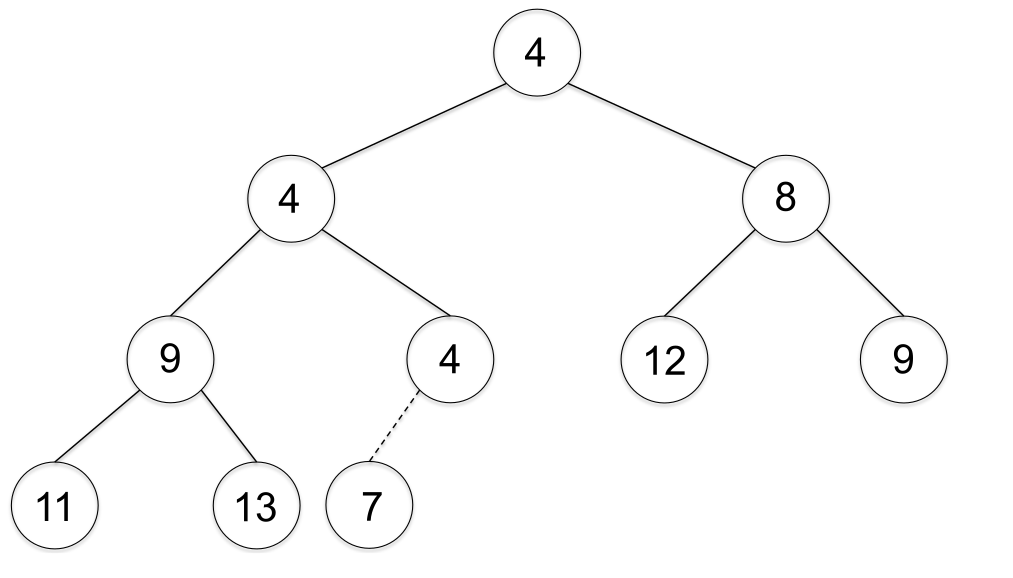

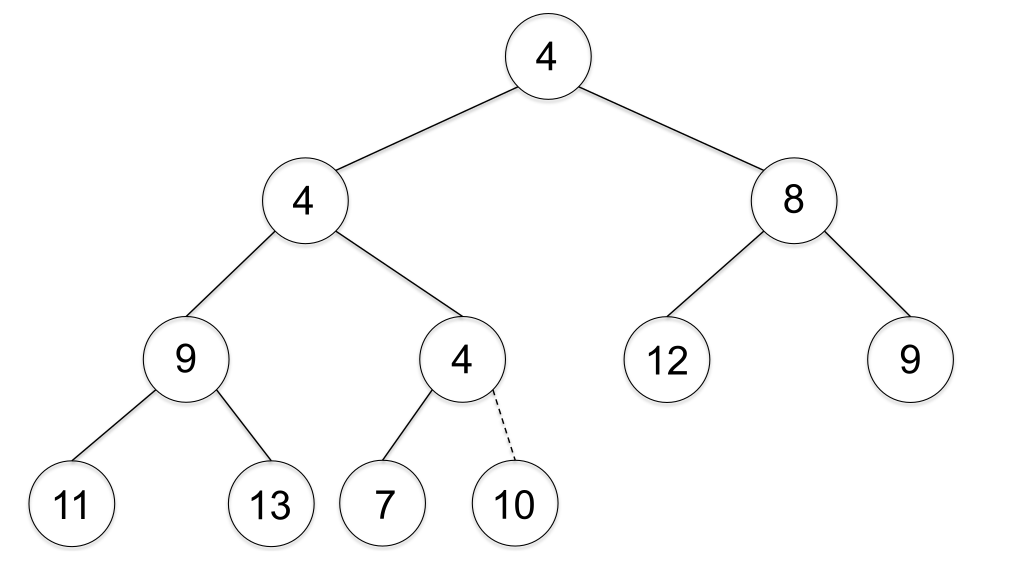

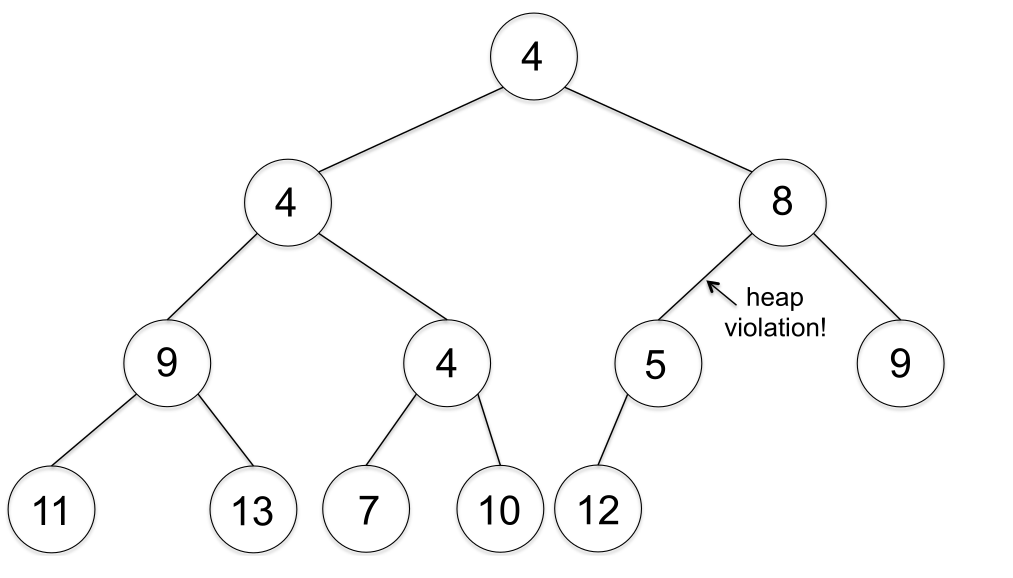

Insert: Exemplo

Insert: Exemplo

Insert: Exemplo

Insert: Exemplo

Insert: Exemplo

Insert: Exemplo

Operações Insert e SiftUp em um Heap

\begin{algorithmic} \Procedure{Insert}{$H, x$} \State \textbf{Entrada:} Heap $H$ e novo elemento $x$ \State \textbf{Saída:} Heap $H$ com $x$ inserido, mantendo a propriedade de heap \State Adicione $x$ ao final do vetor que representa $H$ \State $\texttt{i} \gets$ posição de $x$ \State \texttt{SiftUp}($H, i$) \EndProcedure \end{algorithmic}
\begin{algorithmic} \Procedure{SiftUp}{$H, i$} \State \textbf{Entrada:} Heap $H$ e posição $i$ de um elemento potencialmente fora de lugar \While{$i > 1$ e $H[i] < H[\lfloor i/2 \rfloor]$} \State Troque $H[i]$ e $H[\lfloor i/2 \rfloor]$ \State $i \gets \lfloor i/2 \rfloor$ \EndWhile \EndProcedure \end{algorithmic}

Cada troca reduz o índice pela metade, garantindo tempo total \mathcal{O}(\log n).

Cada troca pode empurrar a violação da propriedade de heap para cima. Por que não para baixo?

Implementando ExtractMin

Operação ExtractMin

Dado um heap H, remova e devolva de H um objeto com a menor chave.

O Mínimo

A raiz de um heap é sempre o elemento mínimo. Ao removê-la, precisamos restaurar as propriedades:

  • A árvore deve continuar binária completa;
  • A propriedade de heap deve ser mantida.

Estratégia

Assim como na operação Insert, seguimos o método mais direto:

  • Pegamos o último nó da árvore;
  • Colocamos seu valor na posição da raiz (substituindo o antigo mínimo);
  • Em seguida, corrigimos possíveis violações da propriedade de heap.

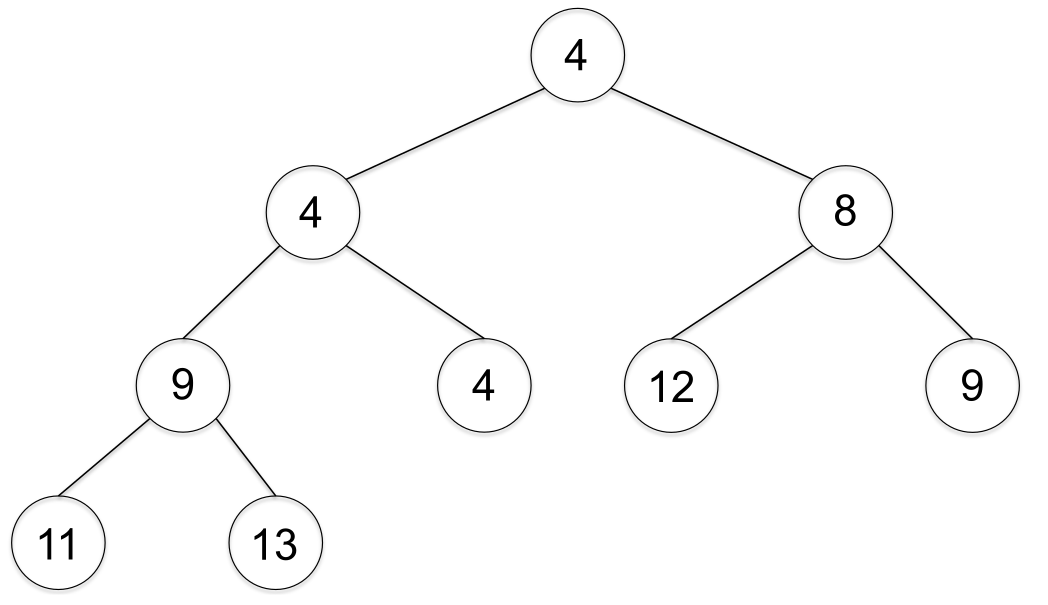

ExtractMin: Exemplo

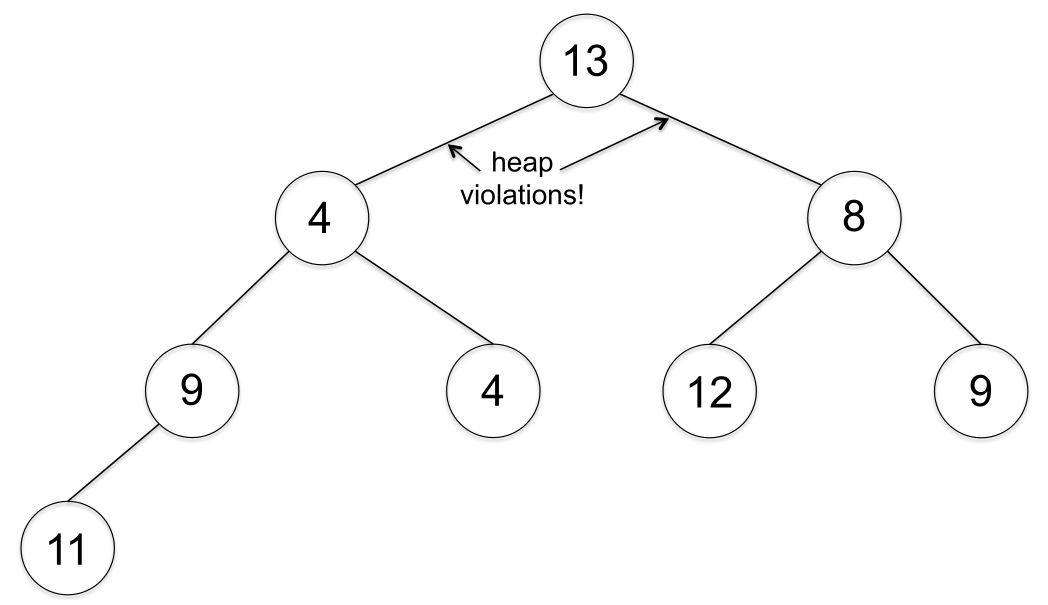

ExtractMin: Exemplo

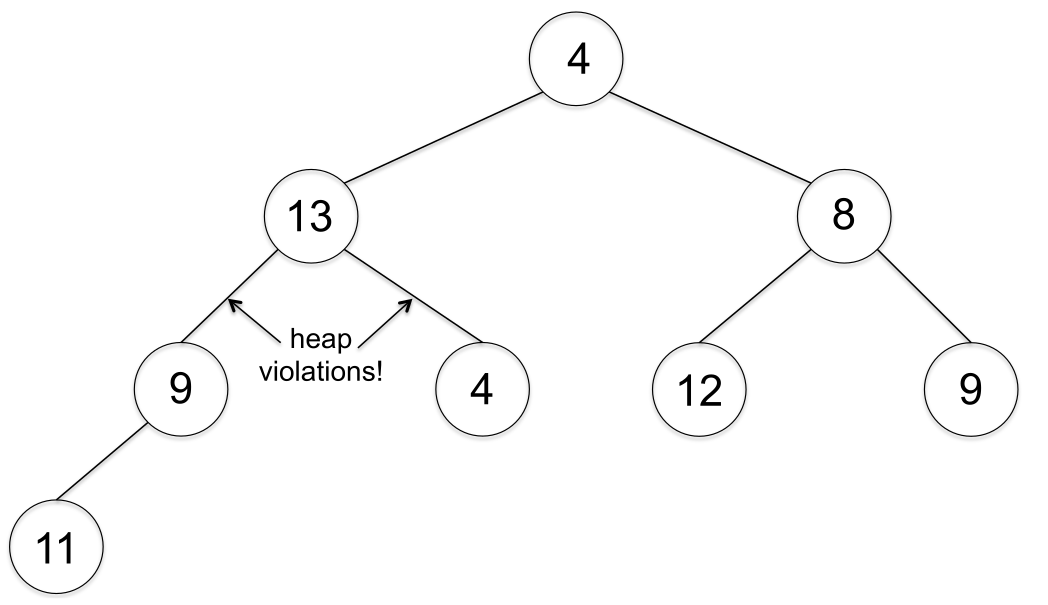

Duas violações. Qual escolher? Sempre trocar com o menor valor!

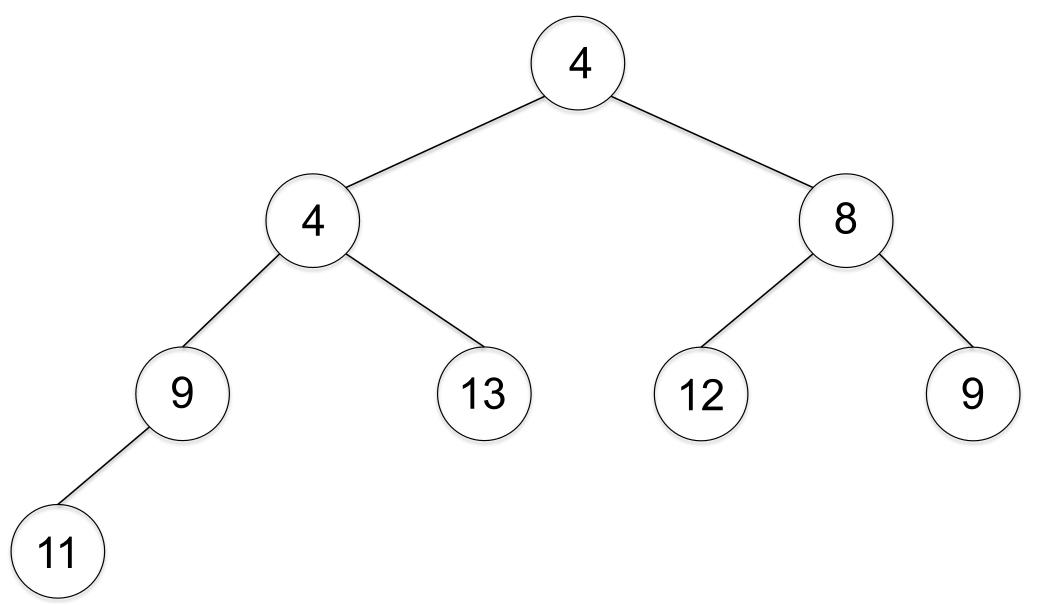

ExtractMin: Exemplo

ExtractMin: Exemplo

Operações ExtractMin e SiftDown em um Heap

\begin{algorithmic} \Procedure{ExtractMin}{$H$} \State \textbf{Entrada:} Heap $H$ \State \textbf{Saída:} Elemento mínimo removido e heap atualizado \State $min \gets H[1]$ \Comment{a raiz contém o menor elemento} \State $H[1] \gets H[\text{tamanho}(H)]$ \State Remova o último elemento do vetor de $H$ \State \texttt{SiftDown}($H, 1$) \State \textbf{retorne} $min$ \EndProcedure \end{algorithmic}

Operações ExtractMin e SiftDown em um Heap

SiftDown — min-heap, índices a partir de 1:

\begin{algorithmic} \Procedure{SiftDown}{$H, i$} \State $n \gets \text{tamanho}(H)$ \While{$2i \le n$} \State $m \gets 2i$ \Comment{filho esquerdo} \If{$m+1 \le n$ \textbf{e} $H[m+1] < H[m]$} \State $m \gets m+1$ \Comment{escolhe o menor filho} \EndIf \If{$H[i] \le H[m]$} \State \textbf{break} \EndIf \State Troque $H[i]$ e $H[m]$ \State $i \gets m$ \EndWhile \EndProcedure \end{algorithmic}

Cada troca reduz o nível da árvore, garantindo tempo total \mathcal{O}(\log n).

Durante o SiftDown, no máximo dois pares pai–filho violam a propriedade de heap; cada troca empurra o nó uma camada para baixo até que ele alcance o último nível (ou antes), e os demais pares permanecem válidos, garantindo término e corretude.

HeapSort

Ordenando Vetores com Heaps

\begin{algorithmic} \Procedure{SelectionSort}{$A$} \State $n \gets \text{length}(A)$ \For{$i \gets 1$ \textbf{to} $n$} \State $m \gets i$ \For{$j \gets i$ \textbf{to} $n$} \If{$A[j] < A[m]$} \State $m \gets j$ \EndIf \EndFor \State \Call{Swap}{$A, i, m$} \EndFor \EndProcedure \end{algorithmic}
\begin{algorithmic} \Procedure{Swap}{$A, x, y$} \State $tmp \gets A[x]$ \State $A[x] \gets A[y]$ \State $A[y] \gets tmp$ \EndProcedure \end{algorithmic}

Tempo: \Theta(n^2)

Ordenando Vetores com Heaps

\begin{algorithmic} \Procedure{HeapSort}{$A$} \State \textbf{Entrada:} Vetor $A$ com $n$ inteiros distintos \State \textbf{Saída:} Vetor $B$ com os mesmos inteiros, ordenados em ordem crescente \State $H \gets$ heap vazio \For{$i \gets 1$ \textbf{to} $n$} \State \texttt{Insert} $A[i]$ em $H$ \EndFor \For{$i \gets 1$ \textbf{to} $n$} \State $B[i] \gets$ \texttt{ExtractMin} de $H$ \EndFor \EndProcedure \end{algorithmic}

Complexidade

O trabalho do HeapSort se resume a 2n operações sobre um heap de no máximo n elementos. Cada operação custa \mathcal{O}(\log n), resultando em tempo total \mathcal{O}(n \log n). Além disso, o vetor B não seria necessário e as linhas 4 a 5 poderiam ser substituídas por Heapify.

Desafio: Entendendo o Heapify

O que o HeapSort faz?

O HeapSort ordena um vetor inserindo seus elementos em um heap e removendo-os em ordem crescente.

Lembrando…

  • Heapify transforma um vetor qualquer (não ordenado) em um heap válido.
  • Cada operação de heap (Insert, ExtractMin) custa \mathcal{O}(\log n).
  • O HeapSort completo tem complexidade \mathcal{O}(n \log n).

Desafio

Se o HeapSort é \mathcal{O}(n \log n), como o Heapify pode ser \mathcal{O}(n)?

Mais

Além de Dijkstra

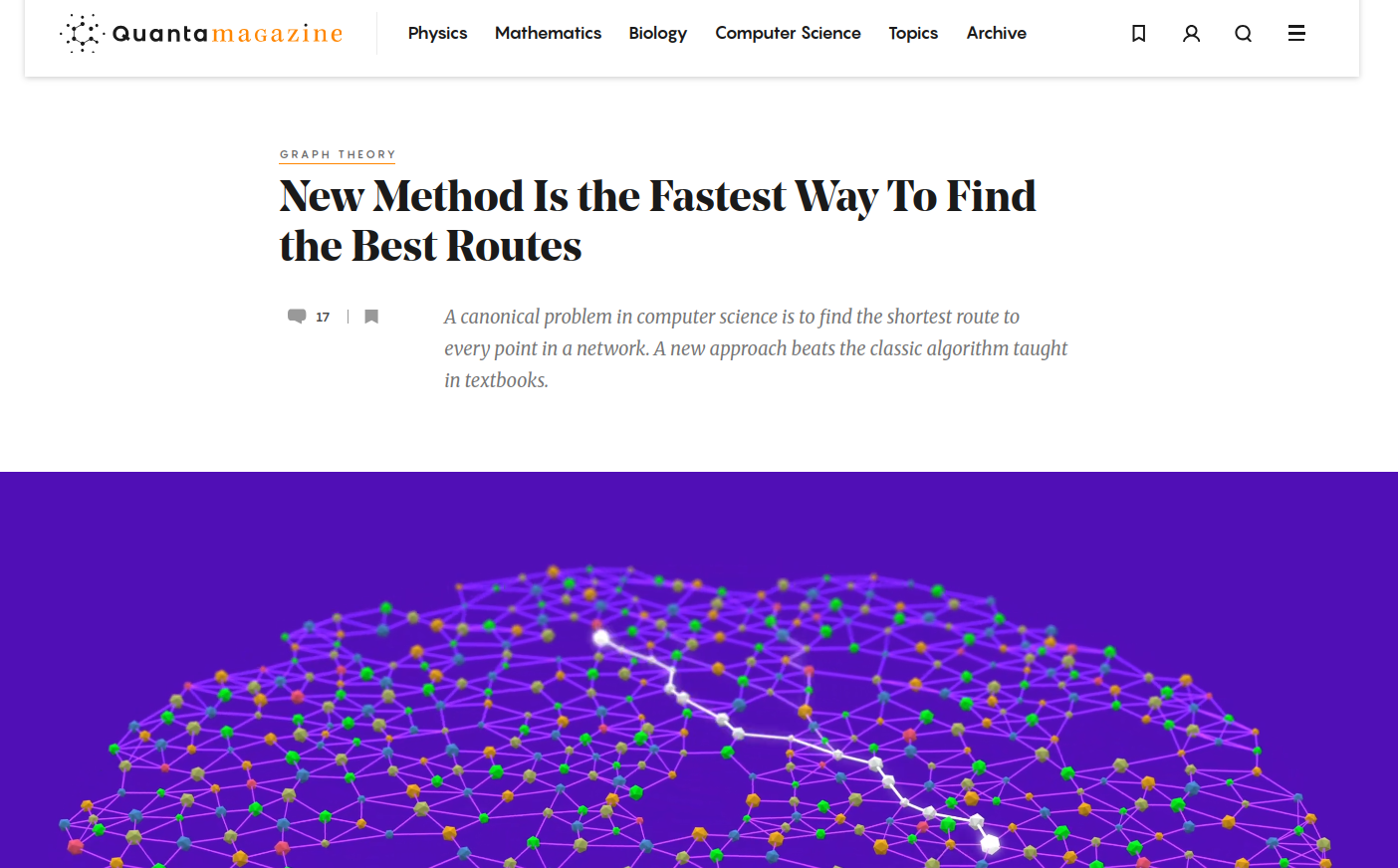

6 de agosto de 2025: https://www.quantamagazine.org/new-method-is-the-fastest-way-to-find-the-best-routes-20250806/

Além de Dijkstra

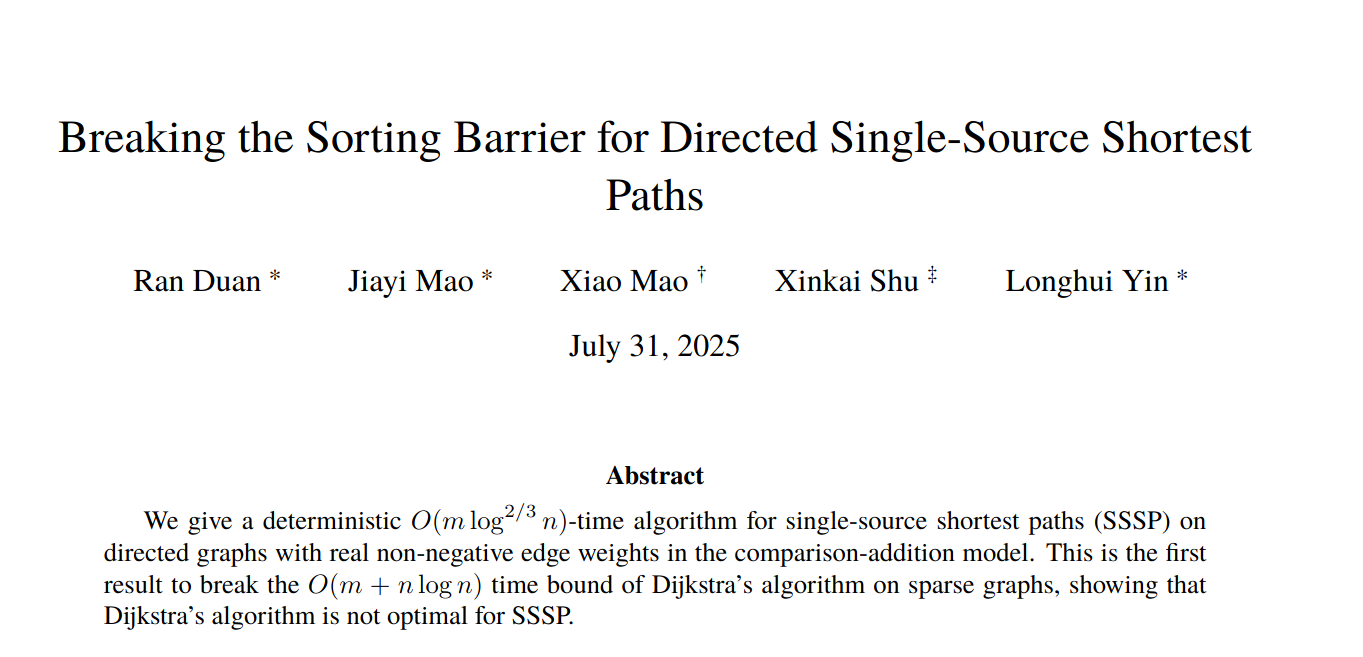

https://arxiv.org/pdf/2504.17033

?
